第32课　安全门锁——发送与接收

单元八

第32课　安全门锁——发送与接收

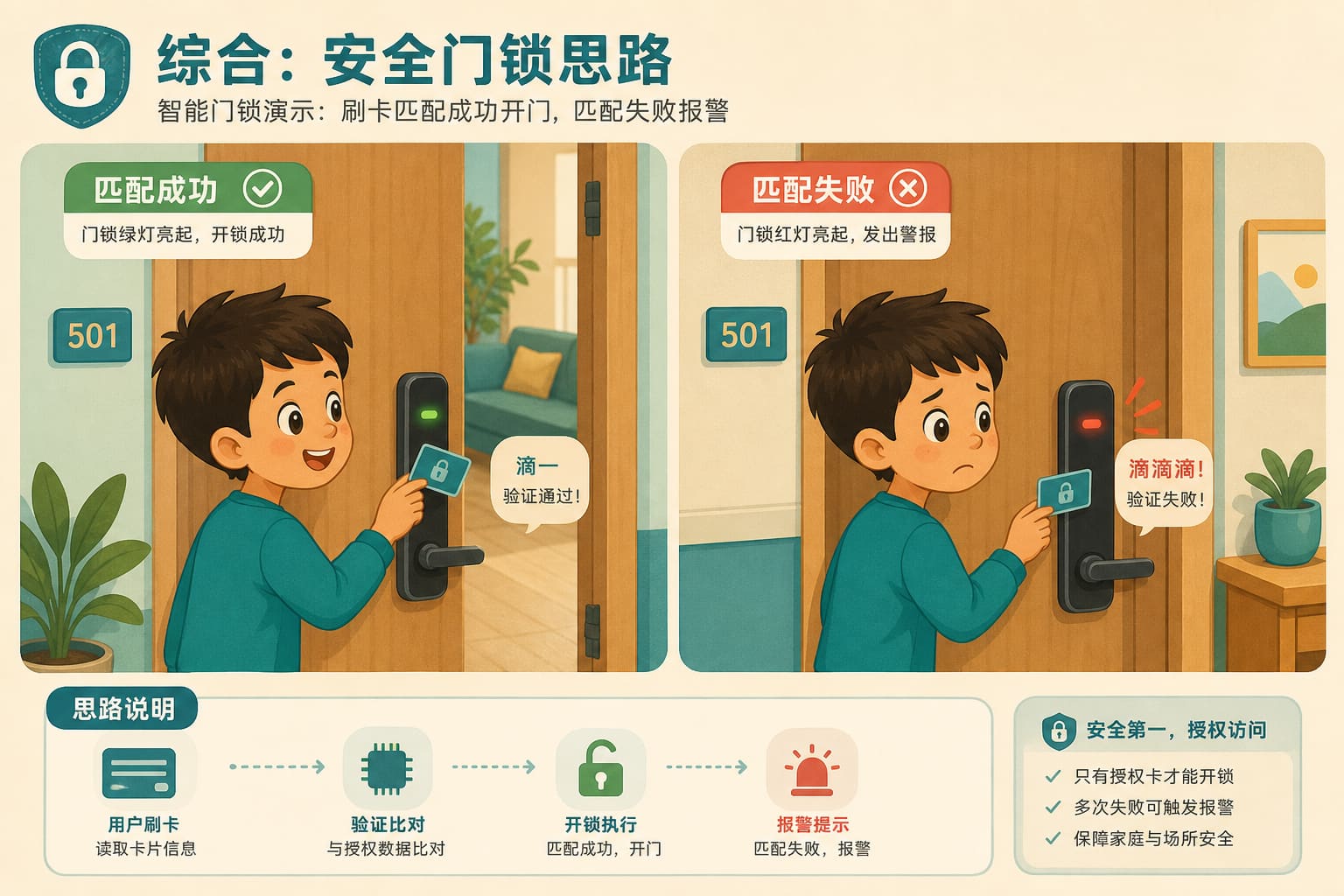

一、任务目标

先发开锁报文，对端核对账号口令后再决定是否开锁。

二、我们要学什么

学习要点：发送与接收｜先发开锁报文再核对账号口令
本课过关：能完成：说出发送是按键发布带用户名和口令的开锁报文，接收是核对后再显示；载入体验程序，指出按 B1 向「Door」发布 user1 和 psd123，按 B2 发布 user12 和 psd123，连线失败时串口打印 error；再运行完整程序，指出它订阅「Door」，用户名和口令都对时点阵屏滚动 lock 字段，否则显示难过表情。
示例对齐：体验题对应「教育部教学指南改进版/八年级/30-2-1 安全门锁发送」；完整代码对应「教育部教学指南改进版/八年级/30-2-2 安全门锁接收」。

三、本节要点

前课分清本机编号和远程身份，本课把发送和接收看成一对。体验程序用分享码连上 MQTT，按 B1 发正确用户 user1，按 B2 发错误用户 user12，报文里都有 lock=open 和口令 psd123。完整程序订阅「Door」，核对 user 为 user1 且 passwd 为 psd123 才滚动 lock，否则点阵屏显示难过表情。要点对齐「发送与接收｜先发开锁报文再核对账号口令」。

1读场景明确真实任务

2对要点发送与接收｜先发开锁报文再核对账号口令

3载入运行官方积木/代码

四、解题思路

任务：用两套程序认识发送与接收——体验程序按键向「Door」发布开锁报文，完整程序核对用户名和口令后再在点阵屏显示。请先分清每套的输入和输出，对照 B1／B2 发出的用户名是否不同。

本课主要用到：体验程序用板载 B1、B2 按键和 MQTT；完整程序用点阵屏滚动 lock 或显示难过表情。

1明确任务「安全门锁——发送与接收」：按键发送和点阵核对是一对。
2用分享码连上 MQTT，循环等待按键或消息。
3体验程序：B1 发布 user1 的开锁报文，B2 发布 user12 的开锁报文。
4完整程序：订阅「Door」，解析用户名和口令。
5核对通过则点阵屏滚动 lock，否则显示难过表情。

流程示意（可对照左侧文字）

五、图形块功能讲解

下面只列出本课首次出现的 Mixly 图形块（真积木截图）。已在前面课讲过的不再重复；先认新块，再点「载入」对照拖搭。

图形块	分类	作用	本课用法
	网络	用分享码接入 MQTT。	本课编程练习中首次使用，载入后可在工具箱对照。

六、知识点讲解

发送与接收要成对工作：发送端把 lock、user、passwd 打成一条报文发到「Door」；接收端解开报文，只有用户名为 user1 且口令为 psd123 才在点阵屏滚动 lock 字段，否则显示难过表情。前课打印标识，本课用 B1 发正确用户、B2 发错误用户作例子，说明对端必须核对身份才能开锁。

先弄清：按键和点阵屏是例子，要认识的是发送与接收；再进编程练习对照现象。

七、编程练习

点「载入」打开 MixVM（board=sant_design）。默认图形化积木；起步程序与积木优先来自 MixGo Sant 官方示例「教育部教学指南改进版/八年级」。在 Mixly 工具栏点「运行 / 停止」，「检查」做关键字核对。请先读本页「四、解题思路」与「五、图形块功能讲解」，再点载入。

选择题目

官方示例：30-2-1 安全门锁发送.mix。载入后运行。

九、本节小结

前课分清标识，本课认识发送与接收：一端发出带用户名和口令的开锁报文，另一端核对后再显示。体验程序按 B1 向「Door」发布 user1，按 B2 发布 user12；连线失败时串口打印 error。完整程序订阅「Door」，用户名和口令都对时点阵屏滚动 lock，否则显示难过表情。B1 发出的报文应对上滚动 lock；B2 的 user12 应对上难过表情。
