第21课　电梯系统模拟｜开源硬件与自动控制

单元六

第21课　电梯系统模拟

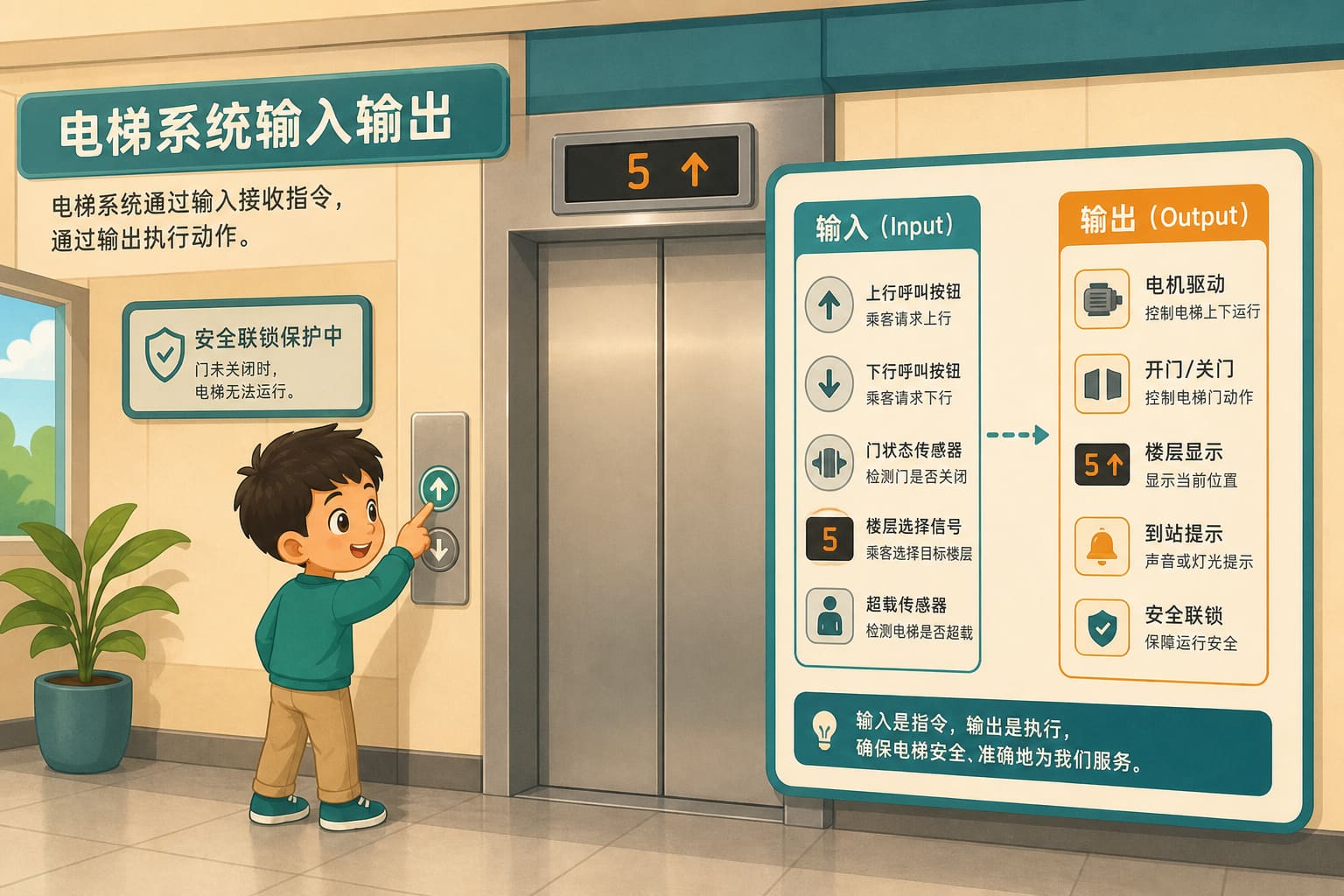

任务场景：电梯系统输入输出卡片

一、任务目标

理解电梯是多状态系统：开门、关门、运行须按规则切换；能模拟按键后门态或提示发生正确变化。

二、我们要学什么

学习要点：电梯系统模拟｜门态与楼层
本课过关：能完成：说出当前是开门还是关门应能看出来；载入体验程序，指出按键后门态变化；在不应运行时给出提示。
示例对齐：体验题对应「教育部教学指南改进版/六年级/20 电梯系统模拟」；完整代码对应「教育部教学指南改进版/六年级/21-2 控制电梯运行到指定楼层」。

三、本节要点

本课要认识小型系统模拟。重难点是先列状态，再写转移，避免门未关就运行。要点对齐「电梯系统模拟｜门态与楼层」。

1读场景明确真实任务

2对要点电梯系统模拟｜门态与楼层

3载入运行官方积木/代码

四、解题思路

任务：按键后门态按规则变化。请分清输入（按键）与状态（门开／门关）。

本课主要用到：板载按键、彩屏。

1明确任务「门态正确」：开、关应能区分，且符合先后。
2用状态表示门，按键触发转移并显示。
3试一次完整开—关，确认顺序正确。

流程示意（可对照左侧文字）

五、图形块功能讲解

下面只列出本课首次出现的 Mixly 图形块（真积木截图）。已在前面课讲过的不再重复；先认新块，再点「载入」对照拖搭。

图形块	分类	作用	本课用法
	板载显示	在彩屏显示内置表情或文字并停留。	本课编程练习中首次使用，载入后可在工具箱对照。
	文本	把多段文字连成一句。	本课编程练习中首次使用，载入后可在工具箱对照。
	SANT G3	读取射频卡唯一编号。	本课编程练习中首次使用，载入后可在工具箱对照。
	板载执行	按音调与时长播放一声。	本课编程练习中首次使用，载入后可在工具箱对照。

六、知识点讲解

电梯模拟把状态写清楚：门开、门关、运行。本课按键引起转移，并显示当前态。门未关不应进入运行。先保证门态正确，再谈楼层。

先弄清：现在是哪一态；再进练习对照开门关门。

七、编程练习

点「载入」打开 MixVM（board=sant_design）。默认图形化积木；起步程序与积木均来自 MixGo Sant 官方示例。在 Mixly 工具栏点「运行 / 停止」，「检查」做关键字核对。请先读本页「四、解题思路」与「五、图形块功能讲解」，再点载入。

选择题目

官方示例：20 电梯系统模拟.mix。载入后运行。

九、本节小结

本课主题是电梯状态：按规则切换开门、关门。未关门不应运行。
