第16课　外接称重传感器-称重传感器使用｜学期九：按键彩灯微波数码管

单元四

第16课　外接称重传感器-称重传感器使用

知识点：外接称重传感器；外接称重传感器-称重传感器使用

真实任务：完成「外接称重传感器-称重传感器使用」：读传感参考值并显示；需现场核对。

建议先修：第15课（卡住时先回去过一遍）。

外接称重传感器：对照十学期兴趣课程示例，在自强板上完成输入—计算—输出。

一、任务目标

把称重读数送到彩屏，按键还能语音播报重量。

二、我们要学什么

学习要点：称重读数｜上屏显示，按键还可播报
本课过关：能完成：说出称重读数就是读取重量并显示；载入编程体验，指出约每秒把重量显示到彩屏；再运行完整程序，指出要按 B1 才播报这次重量，同时刷新彩屏。
示例对齐：编程体验对应 4-4-1 外接称重传感器-称重传感器使用.mix；完整程序对应 4-4-2 外接称重传感器-称重播报.mix。

三、本节要点

本课要利用称重传感器认识称重读数：初始化时带校准参数 500。重难点是分清两套——编程体验循环显示；完整程序打开语音后，按 B1 才播报并显示。要点对齐「称重读数｜上屏显示，按键还可播报」。

1读场景物品放上秤，屏上出现重量，按键还能播报

2对要点称重读数｜上屏显示，按键还可播报

3载入运行十学期兴趣课程积木/代码

四、解题思路

任务：利用称重传感器，用两套程序认识称重。编程体验约每秒刷新重量；完整程序按 B1 播报并显示。请对照彩屏和播报。

本课主要用到：外接称重（引脚 1、2）；彩屏 TFT；按键 B1；板载语音（完整程序）。

1利用称重传感器，放上物体，看重量数字。
2初始化称重，校准参数 500。
3编程体验循环读取并显示，约每秒一次。
4完整程序先打开语音。按 B1 才播报这次重量，并写到彩屏。
5完成补全与从头编写，并对照现象。

流程示意

五、图形块功能讲解

下面只列出本课首次出现的 Mixly 图形块（真积木截图）。已在前面课讲过的不再重复；先认新块，再点「载入」对照拖搭。

分类	作用	本课用法

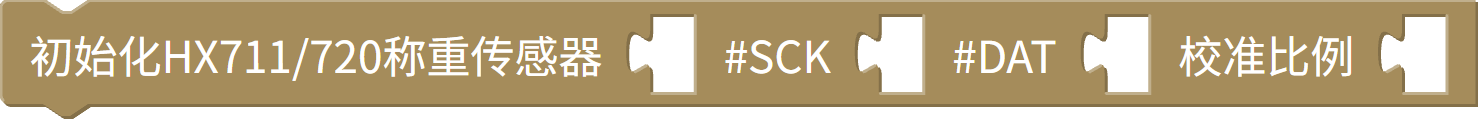

外接传感	初始化称重模块。	引脚 1、2，校准参数 500。两套都先初始化。

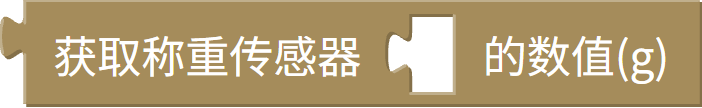

外接传感	获取当前重量值。	读取重量，参数 10。体验循环显示；完整按 B1 时读一次用来播报和显示。
板载智能	用识别结果驱动控制逻辑。	完整程序先打开板载语音，才能播报。
板载智能	在自强板上播报语音。	完整按 B1 后把这次重量交给播报。

六、知识点讲解

称重读数先初始化再读重量。可以循环上屏，也可以按一下才播报这次读数。

先弄清：一套自动刷新，一套按键播报；再进编程练习对照。

七、编程练习

点「载入」打开 MixVM（board=sant_design）。默认图形化积木；起步程序与积木均来自 MixGo SANT 十学期兴趣课程/学期9。若题目带外设 design，载入时会自动导入接线。在 Mixly 工具栏点「运行 / 停止」，「检查」做关键字核对。请先读本页「四、解题思路」与「五、图形块功能讲解」，再点载入。

选择题目

十学期兴趣课程：4-4-1 外接称重传感器-称重传感器使用.mix。载入后运行。

九、本节小结

本课认识称重读数。编程体验约每秒刷新彩屏；完整程序按 B1 播报这次重量并显示。
