第15课 外接气体传感器-显示气体参考值
知识点：外接气体传感器；外接气体传感器-显示气体参考值
真实任务：完成「外接气体传感器-显示气体参考值」：读传感参考值并显示；需现场核对。
建议先修：第14课（卡住时先回去过一遍）。
外接气体传感器：对照十学期兴趣课程示例，在自强板上完成输入—计算—输出。
一、任务目标
把气体读数送到彩屏，显示空气质量参考值。
二、我们要学什么
- 学习要点：气体参考值｜一个数或三个数上屏
- 本课过关：能完成：说出气体参考值就是传感器一次读出的相对量；载入编程体验，指出彩屏只显示 read 的第 0 项，约每秒更新；再运行完整程序，指出同一屏显示 TVOC、甲醛、CO2 三个数。
- 示例对齐：编程体验对应
4-3-1 外接气体传感器-显示气体参考值.mix；完整程序对应4-3-2 外接数字气体传感器-显示气体参考值.mix。
三、本节要点
本课要利用气体传感器认识气体参考值：课堂读数是相对量。重难点是分清两套——编程体验只显示第 0 项；完整程序把第 0、1、2 项写成 TVOC、甲醛、CO2。要点对齐「气体参考值｜一个数或三个数上屏」。
四、解题思路
任务：利用气体传感器，用两套程序认识气体传感。编程体验显示一个参考值；完整程序显示三个。请对照彩屏。
本课主要用到：外接气体传感器（I2C 引脚 5、6）；彩屏 TFT。
- 1利用气体传感器，看彩屏上的参考值会不会变。
- 2初始化 I2C 和气体传感器。
- 3循环读取，约每秒一次。
- 4编程体验只显示第 0 项。完整程序格式化显示 TVOC、甲醛、CO2。
- 5完成补全与从头编写，并对照现象。
流程示意
五、图形块功能讲解
下面只列出本课首次出现的 Mixly 图形块（真积木截图）。已在前面课讲过的不再重复；先认新块，再点「载入」对照拖搭。
| 图形块 | 分类 | 作用 | 本课用法 |
|---|---|---|---|

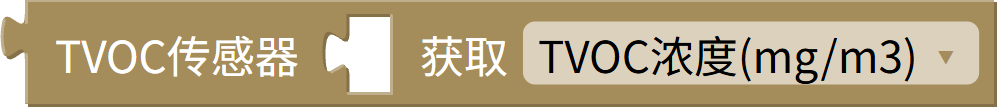

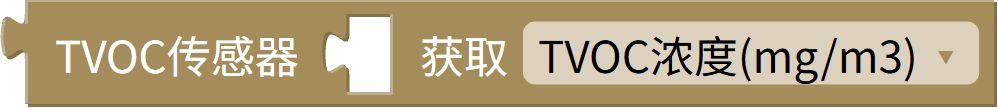

 | 传感 | 读取空气质量相关数值。 | 读取气体数据。体验显示第 0 项；完整把第 0、1、2 项写成 TVOC、甲醛、CO2。 |
六、知识点讲解
先弄清：一个数还是三个数；再进编程练习对照彩屏。
七、编程练习
点「载入」打开 MixVM（board=sant_design）。默认图形化积木；起步程序与积木均来自 MixGo SANT 十学期兴趣课程/学期9。若题目带外设 design，载入时会自动导入接线。在 Mixly 工具栏点「运行 / 停止」，「检查」做关键字核对。请先读本页「四、解题思路」与「五、图形块功能讲解」，再点载入。
十学期兴趣课程：4-3-1 外接气体传感器-显示气体参考值.mix。载入后运行。
正在载入编程环境
正在载入 MixGo SANT 仿真编程环境…
八、课堂练习
先完成两道正误判断，再做其余题目；选出后点「检查」。
判断：编程体验彩屏只显示气体读数的第 0 项，约每秒更新。
判断：完整程序也是只显示第 0 项，没有甲醛和 CO2。
本课说的「气体参考值」指的是？
编程体验和完整程序的主要差别是？
运行完整程序，彩屏上应看到？
九、本节小结
本课认识气体参考值。编程体验只显示第 0 项；完整程序同时显示 TVOC、甲醛、CO2。
