第14课　外接四位数码管-随机数字显示｜学期九：按键彩灯微波数码管

单元四

第14课　外接四位数码管-随机数字显示

知识点：外接四位数码管；外接四位数码管-随机数字显示

真实任务：每次亮灯位置、等待时间或题目都不完全一样，多一点惊喜，少一点「背答案」。

建议先修：第13课（卡住时先回去过一遍）。

外接四位数码管：对照十学期兴趣课程示例，在自强板上完成输入—计算—输出。

一、任务目标

用数码管显示随机数，还能带小数点显示温度读数。

二、我们要学什么

学习要点：数码管显示｜整数或带小数点的温度
本课过关：能完成：说出数码管显示就是把数字写到四位数码管；载入编程体验，指出约每秒显示 1～100 的随机整数；再运行完整程序，指出显示板载温度乘 10 的整数，并点亮第 2 位小数点。
示例对齐：编程体验对应 4-2-1 外接四位数码管-随机数字显示.mix；完整程序对应 4-2-2 外接四位数码管-显示小数温度.mix。

三、本节要点

本课要认识数码管显示：shownum 写整数，小数点另开。重难点是分清两套——编程体验随机整数；完整程序用温度×10 配合小数点表示一位小数。要点对齐「数码管显示｜整数或带小数点的温度」。

1读场景四位数码管跳出数字，也能用来显示温度

2对要点数码管显示｜整数或带小数点的温度

3载入运行十学期兴趣课程积木/代码

四、解题思路

任务：用两套程序认识四位数码管。编程体验每秒换一个随机整数；完整程序显示温度，并用小数点表示一位小数。请对照数码管。

本课主要用到：外接四位数码管（clk13、dio14）；板载温湿度（完整程序）。

1利用数码管，看数码管上的数字怎么变。
2初始化数码管。
3编程体验显示 1～100 的随机整数，约每秒一次。
4完整程序读取板载温度，乘 10 后取整显示；完整再点亮第 2 位小数点。
5完成补全与从头编写，并对照现象。

流程示意

五、图形块功能讲解

下面只列出本课首次出现的 Mixly 图形块（真积木截图）。已在前面课讲过的不再重复；先认新块，再点「载入」对照拖搭。

分类	作用	本课用法

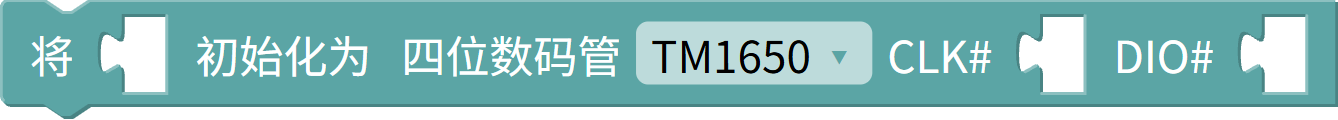

显示	通过 I2C 连接 TM 系列数码管。	clk＝13、dio＝14。两套都先初始化。

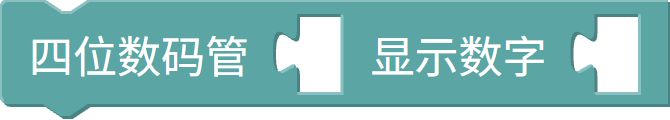

显示	在 TM1650 上显示数值。	体验写随机 1～100；完整写温度×10 的整数。

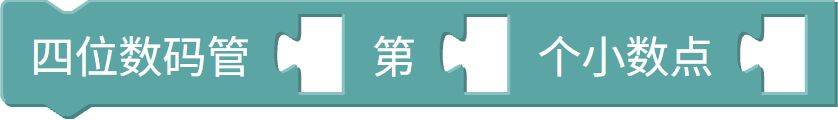

显示	控制数码管小数点亮灭。	完整点亮第 2 位小数点，让温度显示成一位小数。

六、知识点讲解

数码管显示把整数写到四位管。要点亮小数点时，先把实际值乘 10 再显示，小数点位置用参数指定。

先弄清：随机整数和带小数点的温度差在哪；再进编程练习对照。

七、编程练习

点「载入」打开 MixVM（board=sant_design）。默认图形化积木；起步程序与积木均来自 MixGo SANT 十学期兴趣课程/学期9。若题目带外设 design，载入时会自动导入接线。在 Mixly 工具栏点「运行 / 停止」，「检查」做关键字核对。请先读本页「四、解题思路」与「五、图形块功能讲解」，再点载入。

选择题目

十学期兴趣课程：4-2-1 外接四位数码管-随机数字显示.mix。载入后运行。

九、本节小结

本课认识数码管显示。编程体验每秒换随机整数；完整程序用温度×10 和小数点显示一位小数。
