第1课　外接按键-双按键开关灯

一、任务目标

用外接按键控制 LED 灯，一键开、一键关。

二、我们要学什么

学习要点：外接按键｜高电平开灯，松开再翻转
本课过关：能完成：说出外接按键就是读数字输入的高、低电平；载入编程体验，指出引脚 1 为高时两盏 LED 灯亮，引脚 2 为高时两盏都灭；再运行完整程序，指出要等到松开后才翻转：引脚 1 翻 1 号 LED 灯，引脚 2 翻 2 号 LED 灯。
示例对齐：编程体验对应「1-1-1 外接按键-双按键开关灯」；完整程序对应「1-1-2 外接按键-单按键开关灯」。

三、本节要点

本课要认识外接按键：读到的是高还是低。重难点是分清两套——编程体验电平为高就立刻亮或灭；完整程序等到松开，再用 -1 翻转这一盏。要点对齐「外接按键｜高电平开灯，松开再翻转」。

1读场景楼道里两只按键，分别开关两盏 LED 灯

2对要点外接按键｜高电平开灯，松开再翻转

3载入运行十学期兴趣课程积木/代码

四、解题思路

任务：用两套程序认识外接按键。编程体验按住引脚 1 两盏都亮、按住引脚 2 两盏都灭；完整程序松开后分别翻转 1 号、2 号 LED 灯。请对照按键和灯。

本课主要用到：外接按键（引脚 1、2）；1 号、2 号 LED 灯。

1利用外接按键，按外接键，看 LED 灯怎么变。
2把引脚 1、2 初始化为数字输入。
3编程体验：引脚 1 为高则两盏亮，引脚 2 为高则两盏灭。
4完整程序检测到为高后，等到松开。松开后用 -1 翻转：引脚 1 翻 1 号 LED 灯，引脚 2 翻 2 号 LED 灯。
5完成补全与从头编写，并对照现象。

流程示意

五、图形块功能讲解

下面只列出本课首次出现的 Mixly 图形块（真积木截图）。已在前面课讲过的不再重复；先认新块，再点「载入」对照拖搭。

分类	作用	本课用法

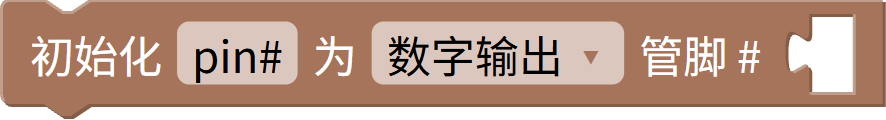

输入/输出	把引脚设为输入或输出。	引脚 1、2 设为输入。两套都读这两路外接按键。
控制	按条件反复执行内部积木；条件为「真」时相当于 while True 无限循环。	条件为「真」。循环里读按键、改 LED 灯。
控制	满足条件时执行对应分支，用于按键、传感阈值的判断。	读到为高才动作。体验立刻亮或灭；完整再等松开。
输入/输出	读取引脚高低电平。	读取当前高、低电平。为真表示按住。
执行器	打开或关闭指定 LED。	体验：参数 1 点亮、0 熄灭两盏。完整：参数 -1 翻转对应那一盏。
控制	先跑一遍循环体，再根据条件决定是否继续。	完整程序按住后反复延时，直到读到低电平（松开）。
控制	暂停指定时间，常用于动画节奏或等待。	完整等待松开时每次停 1 毫秒。
逻辑	把真变假、假变真。	完整用「不是高电平」判断已经松开。

六、知识点讲解

外接按键读的是数字输入的高、低电平。为高可以立刻亮灭，也可以等到松开再用 -1 翻转。

先弄清：一套按住就亮灭，一套松开才翻转；再进编程练习对照 LED 灯。

七、编程练习

点「载入」打开 MixVM（board=sant_design）。默认图形化积木；起步程序与积木均来自 MixGo SANT 十学期兴趣课程/学期9。若题目带外设 design，载入时会自动导入接线。在 Mixly 工具栏点「运行 / 停止」，「检查」做关键字核对。请先读本页「四、解题思路」与「五、图形块功能讲解」，再点载入。

选择题目

十学期兴趣课程：1-1-1 外接按键-双按键开关灯.mix。载入后运行。

九、本节小结

本课认识外接按键：读数字输入。编程体验按住就亮灭；完整程序松开后分别翻转两盏 LED 灯。
