第13课　外接粉尘传感器-空气质量监测｜学期九：按键彩灯微波数码管

单元四

第13课　外接粉尘传感器-空气质量监测

知识点：外接四位数码管；外接粉尘传感器-空气质量监测

真实任务：花盆旁的小监测站：光照、湿度等看得到，超标会提醒，需要时还能把数据发到网上。

建议先修：第12课（卡住时先回去过一遍）。

外接四位数码管：对照十学期兴趣课程示例，在自强板上完成输入—计算—输出。

一、任务目标

把粉尘读数送到彩屏，显示 PM2.5 和 PM10。

二、我们要学什么

学习要点：粉尘读数｜PM2.5 和 PM10 上屏或画成曲线
本课过关：能完成：说出粉尘读数就是一次取出 PM2.5 和 PM10；载入编程体验，指出彩屏显示「2.5: 和 10:」两个数，约每 2 秒更新；再运行完整程序，指出两个数画成点并左移，白点是 PM10、红点是 PM2.5，上方有一行说明。
示例对齐：编程体验对应 4-1-1 外接粉尘传感器-空气质量监测.mix；完整程序对应 4-1-2 外接粉尘传感器-空气监测曲线.mix。

三、本节要点

本课要利用粉尘传感器认识粉尘读数：一次有两个浓度。重难点是分清两套——编程体验用文字显示；完整程序画点左移成曲线。要点对齐「粉尘读数｜PM2.5 和 PM10 上屏或画成曲线」。

1读场景把粉尘探头放在室内，屏上显示空气里的颗粒

2对要点粉尘读数｜PM2.5 和 PM10 上屏或画成曲线

3载入运行十学期兴趣课程积木/代码

四、解题思路

任务：利用粉尘传感器，用两套程序认识粉尘传感。编程体验显示两个浓度；完整程序把它们画成左移的点。请对照彩屏。

本课主要用到：外接粉尘传感器（串口 tx13、rx14）；彩屏 TFT。

1利用粉尘传感器，看两个浓度数字或曲线。
2用软件串口初始化粉尘传感器。
3读取 concentration 的第 0、1 项。
4编程体验格式化成「2.5:{} 10:{}」，约 2 秒更新。完整程序按浓度画点、左移，并写「白:PM10红:PM2.5」。
5完成补全与从头编写，并对照现象。

流程示意

五、图形块功能讲解

下面只列出本课首次出现的 Mixly 图形块（真积木截图）。已在前面课讲过的不再重复；先认新块，再点「载入」对照拖搭。

分类	作用	本课用法

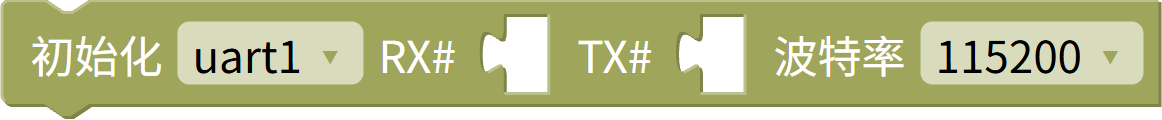

串口	用普通引脚模拟串口通信。	UART1，tx＝13、rx＝14，波特率 115200。

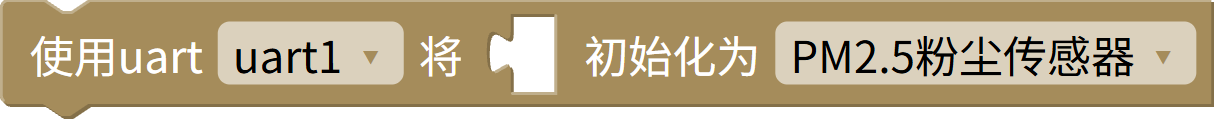

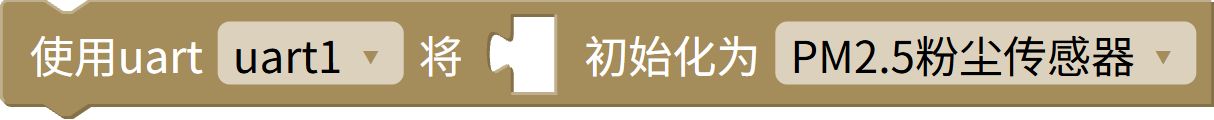

传感	为 UART 传感器建立连接。	创建 PM2.5 传感器对象。
文本	按模板填入数值或文字。	体验把两个浓度填进「2.5:{} 10:{}」。

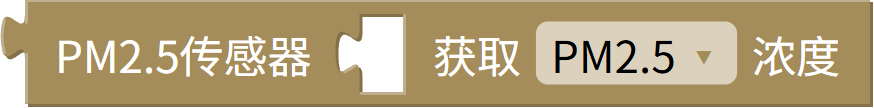

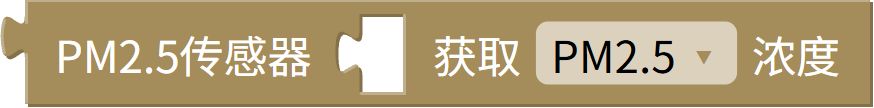

传感	读取空气颗粒物浓度。	取出浓度。第 0 项当 PM2.5，第 1 项当 PM10。
显示	点亮彩屏上单个像素。	完整在 x＝239、y＝239-浓度处画点。
显示	为彩灯/屏幕指定颜色值。	完整：PM10 白色，PM2.5 红色。
显示	把当前画面向某方向平移。	完整每画完就把画面向左移 1 像素。
显示	在彩屏显示内置表情或文字并停留。	完整在 y＝20 写出「白:PM10红:PM2.5」。

六、知识点讲解

粉尘读数一次给出 PM2.5 和 PM10。可以写成文字，也可以映射成点的高度再左移。

先弄清：两个浓度怎么显示；再进编程练习对照彩屏。

七、编程练习

点「载入」打开 MixVM（board=sant_design）。默认图形化积木；起步程序与积木均来自 MixGo SANT 十学期兴趣课程/学期9。若题目带外设 design，载入时会自动导入接线。在 Mixly 工具栏点「运行 / 停止」，「检查」做关键字核对。请先读本页「四、解题思路」与「五、图形块功能讲解」，再点载入。

选择题目

十学期兴趣课程：4-1-1 外接粉尘传感器-空气质量监测.mix。载入后运行。

九、本节小结

本课认识粉尘读数：PM2.5 和 PM10。编程体验约每 2 秒显示两个数；完整程序画成左移的红、白点。
