第10课　外接微波传感器-人体感应灯｜学期九：按键彩灯微波数码管

单元三

第10课　外接微波传感器-人体感应灯

知识点：外接微波传感器；外接微波传感器-人体感应灯

真实任务：完成「外接微波传感器-人体感应灯」：读传感参考值并显示；需现场核对。

建议先修：第9课（卡住时先回去过一遍）。

外接微波传感器：对照十学期兴趣课程示例，在自强板上完成输入—计算—输出。

一、任务目标

用微波感应控制 LED 灯，有人亮、没人灭。

二、我们要学什么

学习要点：微波感应｜检测到人就亮，延时参数可改
本课过关：能完成：说出微波感应就是检测到人亮灯、离开后按延时再灭；载入编程体验，指出检测参数 5000、延时 2000 毫秒，有人则两盏 LED 灯亮；再运行完整程序，指出延时秒数显示在彩屏上，按 B1 加一、按 B2 减一（最小 1），并写回传感器。
示例对齐：编程体验对应 3-2-1 外接微波传感器-人体感应灯.mix；完整程序对应 3-2-2 外接微波传感器-可变人体感应灯.mix。

三、本节要点

本课要利用微波传感器认识微波感应：检测参数和延时都是要填的参数。重难点是分清两套——编程体验延时固定 2000 毫秒；完整程序用 B1、B2 改延时秒数并显示。要点对齐「微波感应｜检测到人就亮，延时参数可改」。

1读场景楼道有人经过，微波感应灯自动亮

2对要点微波感应｜检测到人就亮，延时参数可改

3载入运行十学期兴趣课程积木/代码

四、解题思路

任务：利用微波传感器，用两套程序认识微波感应灯。编程体验固定延时；完整程序按 B1、B2 改延时秒数。请对照 LED 灯和彩屏。

本课主要用到：外接微波传感器（I2C 引脚 1、2）；1 号、2 号 LED 灯；按键 B1、B2；彩屏 TFT。

1利用微波传感器，人靠近灯亮，离开后过一会儿灭。
2初始化传感器，检测参数写成 5000。
3编程体验延时参数写成 2000 毫秒。
4检测到人两盏 LED 灯亮，否则灭。完整程序用 B1、B2 改延时秒数，彩屏显示这个数。
5完成补全与从头编写，并对照现象。

流程示意

五、图形块功能讲解

下面只列出本课首次出现的 Mixly 图形块（真积木截图）。已在前面课讲过的不再重复；先认新块，再点「载入」对照拖搭。

分类	作用	本课用法
SANT G3	设置雷达触发灵敏度。	检测参数写成 5000。两套初始化时都写；完整改延时后也会再写一次。

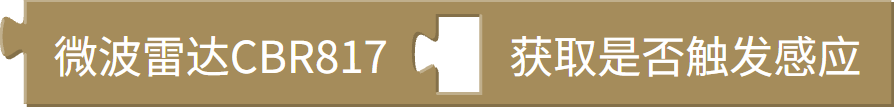

SANT G3	查询当前是否处于可交互状态。	读取是否检测到人。为真则两盏 LED 灯亮，否则灭。
数学	本课程序中用到的积木，载入后可在工具箱中对照名称查看。	完整按 B2 减一时，延时秒数最小保持为 1。

六、知识点讲解

微波感应是探头发现附近有人经过，灯就自动亮；人离开后，过一会儿灯再灭。楼道灯、卫生间灯、自动门常用。

本课就做一盏这样的感应灯：有人经过就亮，人离开后再过一会儿灭。参数怎么填，到编程练习里对照。

七、编程练习

点「载入」打开 MixVM（board=sant_design）。默认图形化积木；起步程序与积木均来自 MixGo SANT 十学期兴趣课程/学期9。若题目带外设 design，载入时会自动导入接线。在 Mixly 工具栏点「运行 / 停止」，「检查」做关键字核对。请先读本页「四、解题思路」与「五、图形块功能讲解」，再点载入。

选择题目

十学期兴趣课程：3-2-1 外接微波传感器-人体感应灯.mix。载入后运行。

九、本节小结

本课认识微波感应：检测到人就亮。编程体验延时 2000 毫秒；完整程序用 B1、B2 改延时秒数。
