第7课 外接彩灯加电位器-呼吸灯
一、任务目标
让占空比慢慢加减，灯珠一亮一暗像呼吸。
二、我们要学什么
- 学习要点：呼吸灯 PWM｜占空比从 0 扫到满再扫回
- 本课过关：能完成：说出呼吸灯就是用 PWM 占空比从 0 扫到满再扫回；载入编程体验，指出引脚 9 的占空比从 0 加到 65535 再减回 0；再运行完整程序，指出引脚 9、10、11 三路一起同样扫描。
- 示例对齐：编程体验对应 「2-3-1 外接彩灯加电位器-呼吸灯」；完整程序对应 「2-3-2 外接彩灯-白光呼吸灯」。
三、本节要点
本课要利用外接彩灯和旋钮认识 PWM 呼吸灯：占空比越大灯越亮。重难点是分清两套——编程体验只扫引脚 9；完整程序三路同步扫。要点对齐「呼吸灯 PWM｜占空比从 0 扫到满再扫回」。
1读场景台灯慢慢亮、慢慢暗，像在呼吸
2对要点呼吸灯 PWM｜占空比从 0 扫到满再扫回
3载入运行十学期兴趣课程积木/代码
四、解题思路
任务：利用外接彩灯和旋钮，用两套程序认识 PWM 呼吸灯。编程体验只扫引脚 9；完整程序引脚 9、10、11 一起由暗变亮再变暗。请对照外接灯。
本课主要用到：外接灯（编程体验引脚 9；完整程序引脚 9、10、11）。
- 1利用外接彩灯和旋钮，看灯是不是由暗变亮再变暗。
- 2把引脚初始化为 PWM 输出。
- 3用计数循环把占空比从 0 加到 65535。
- 4再从 65535 减回 0。编程体验只扫一路；完整程序三路写同一个占空比。
- 5完成补全与从头编写，并对照现象。
流程示意
五、图形块功能讲解
下面只列出本课首次出现的 Mixly 图形块（真积木截图）。已在前面课讲过的不再重复；先认新块，再点「载入」对照拖搭。
| 图形块 | 分类 | 作用 | 本课用法 |
|---|---|---|---|

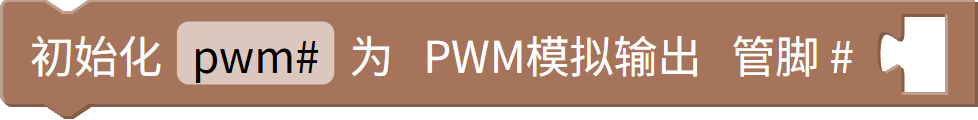

 | 输入/输出 | 把引脚配置为 PWM 输出。 | 体验初始化引脚 9；完整再加引脚 10、11。 |
 | 控制 | 依次取出列表中每一项并执行循环体。 | 按计数范围依次取出每一个占空比参数。 |
 | 控制 | 生成一段整数范围，常配合 for 循环。 | 先 0 到 65535 步长 1，再 65535 到 0 步长 -1。 |
 | 输入/输出 | 输出占空比，控制亮度或速度。 | 把当前占空比写给对应引脚。体验只写 9；完整三路同写。 |
六、知识点讲解
PWM 呼吸灯靠占空比参数改变平均电压。从 0 扫到 65535 再扫回，看起来就是由暗变亮再变暗。
先弄清：占空比在扫；完整是三路同步。再进编程练习对照明暗。
七、编程练习
点「载入」打开 MixVM（board=sant_design）。默认图形化积木；起步程序与积木均来自 MixGo SANT 十学期兴趣课程/学期9。若题目带外设 design，载入时会自动导入接线。在 Mixly 工具栏点「运行 / 停止」，「检查」做关键字核对。请先读本页「四、解题思路」与「五、图形块功能讲解」，再点载入。
十学期兴趣课程：2-3-1 外接彩灯加电位器-呼吸灯.mix。载入后运行。
正在载入编程环境
正在载入 MixGo SANT 仿真编程环境…
八、课堂练习
先完成两道正误判断，再做其余题目；选出后点「检查」。
判断：编程体验用旋钮读数直接当作占空比。
判断：完整程序引脚 9、10、11 写同一个占空比，一起由暗变亮再变暗。
本课说的「PWM 呼吸灯」指的是？
编程体验和完整程序的主要差别是？
运行编程体验应看到？
九、本节小结
本课认识PWM 呼吸灯：占空比来回扫描。编程体验只扫引脚 9；完整程序三路一起由暗变亮再变暗。
