知识点：外接温度传感器；外接温度传感器-模拟体温测量

真实任务：完成「外接温度传感器-模拟体温测量」：读温度并显示；课堂读数不是医用体温计。

建议先修：第5课（卡住时先回去过一遍）。

外接温度传感器：对照十学期兴趣课程示例，在自强板上完成输入—计算—输出。

一、任务目标

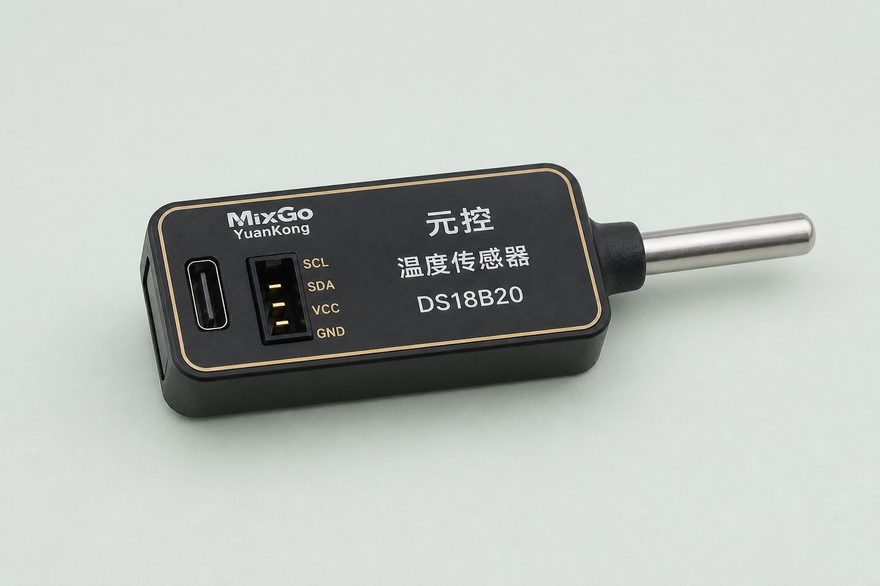

用手捂住或靠近 DS18B20 探头，观察屏上温度变化；按键开始计时，温度到达阈值后显示花费时间——这是课堂模拟，不是医用测温。

二、我们要学什么

• 学习要点：外接温度传感器
• 本课过关：能说清本课的输入与输出，并在仿真中跑通官方示例。
• 示例对齐：体验题对应 2-2-1 外接温度传感器-模拟体温测量.mix；完整代码对应 2-2-2 外接温度传感器-显示温度曲线.mix。

三、本节要点

抓住「输入—计算—输出」：先确认按键/传感提供什么量，再决定判断条件，最后用灯、屏、声等给出可观察输出。

知识点精讲（自学）

• 本课抓住「输入 → 计算/判断 → 输出」：先说清输入是什么，输出应看到什么。
• 学习要点对齐「外接温度传感器」：能用自己的话复述，而不是只记积木菜单。
• 体温测量是模拟：读的是 DS18B20 探头温度，不是医用体温计；按键用于开始计时，温度升到阈值后显示花费时间。
• 载入官方示例后先运行观察；再改一个参数（延时、文字、阈值、阈值）看差异。
• 过关：能说清输入/输出，并在仿真中跑通本课示例。

先读懂要点，再对照下方解题思路与积木表；最后载入仿真验证。

四、解题思路

任务：在 MixGo SANT 上完成「外接温度传感器-模拟体温测量」，观察输入与输出。 知识点侧重「外接温度传感器」。 请先分清：什么是输入（DS18B20 温度传感 + 按键开始），什么是输出（彩屏 TFT），运行后应看到什么变化。

本课主要用到：彩屏 TFT、DS18B20 温度传感、板载按键。

1. 1明确任务「外接温度传感器-模拟体温测量」：要观察的输入/输出主要是 温度读数、按键、彩屏 TFT。
2. 2用系统时间或定时器记录时刻差，完成计时、测反应或节拍控制。
3. 3用「重复执行」搭出主循环，让程序一直运行，而不是只执行一次就结束。
4. 4在循环里判断按键：刚按下用 was_pressed（触发一次），按住用 is_pressed（持续有效）。
5. 5在彩屏上显示文字或表情图案，作为本课可观察的输出。
6. 6载入官方示例后先点运行，对照「彩屏 TFT」是否按预期变化；再尝试改一个参数（延时、文字、阈值）观察差异。

流程示意（可对照左侧文字）

五、图形块功能讲解

下面只列出本课首次出现的 Mixly 图形块（真积木截图）。已在前面课讲过的不再重复；先认新块，再点「载入」对照拖搭。

图形块	分类	作用	本课用法
	控制	读取开机以来的毫秒数，用于计时、测反应。	本课编程练习中首次使用，载入后可在工具箱对照。
	控制	满足条件时执行对应分支，用于按键、传感阈值的判断。	本课编程练习中首次使用，载入后可在工具箱对照。
	板载传感	边沿检测：这一瞬间是否刚按下（适合触发一次动作）。	本课编程练习中首次使用，载入后可在工具箱对照。
	控制	先跑一遍循环体，再根据条件决定是否继续。	本课编程练习中首次使用，载入后可在工具箱对照。
	文本	把多段文字连成一句。	本课编程练习中首次使用，载入后可在工具箱对照。
	文本	把数字变成可显示的字符串。	本课编程练习中首次使用，载入后可在工具箱对照。
	逻辑	比较两个值（大于/等于/小于等），得到真或假。	本课编程练习中首次使用，载入后可在工具箱对照。

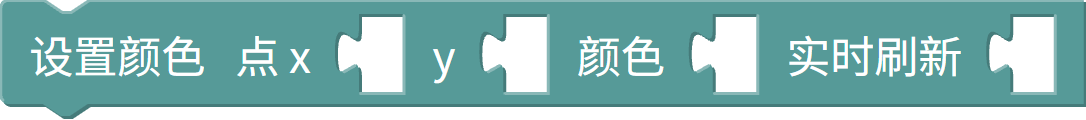

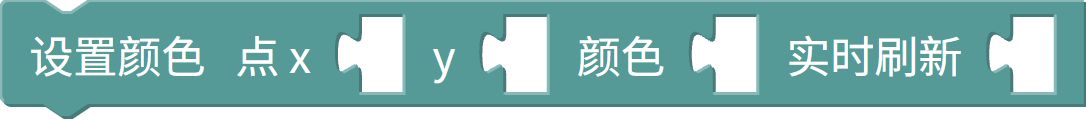

	显示	点亮彩屏上单个像素。	本课编程练习中首次使用，载入后可在工具箱对照。
	显示	为彩灯/屏幕指定颜色值。	本课编程练习中首次使用，载入后可在工具箱对照。
	显示	把当前画面向某方向平移。	本课编程练习中首次使用，载入后可在工具箱对照。

六、正误对比

七、编程练习

点「载入」打开 MixVM（board=sant_design）。默认图形化积木；起步程序与积木均来自 MixGo SANT 十学期兴趣课程/学期8。若题目带外设 design，载入时会自动导入接线。在 Mixly 工具栏点「运行 / 停止」，「检查」做关键字核对。请先读本页「四、解题思路」与「五、图形块功能讲解」，再点载入。

选择题目编程体验编程题1：完整代码编程题2：补全编程题3：从头编写

载入检查重置

十学期兴趣课程：2-2-1 外接温度传感器-模拟体温测量.mix。载入后运行。

点击载入

课堂小测

选出你认为正确的一项，再点「检查」。答错会显示简短说明。

1. 本课最应对齐的学习要点是？

   外接温度传感器与本课无关的绘画技巧只背单词不验证

2. 在 MixGo SANT 仿真中，验证控制效果应优先观察？

   只看目录文字按键/传感输入与灯屏等输出是否对应关闭仿真只看代码缩进

3. 完成本课后，你应能？

   删除所有输出取消输入概念说清输入输出并跑通官方示例

检查

本节小结

记住：外接温度传感器。下一课继续对照十学期兴趣课程示例加深。
