第5课　外接温度传感器-数字温度计｜学期八：旋钮温感电机测距

单元二

第5课　外接温度传感器-数字温度计

知识点：外接温度传感器；外接温度传感器-数字温度计

建议先修：第4课（卡住时先回去过一遍）。

外接温度传感器：对照十学期兴趣课程示例，在自强板上完成输入—计算—输出。

一、任务目标

用温度读数做成数字温度计，屏上显示探头温度。

二、我们要学什么

学习要点：双路温度｜外接探头和板载各读一次
本课过关：能完成：说出双路温度就是外接探头和板载各读一个温度；载入编程体验，指出彩屏居中显示外接 DS18B20 的整数温度，约每秒更新；再运行完整程序，指出同一屏上并排显示外接温度和板载温度。
示例对齐：编程体验对应 2-1-1 外接温度传感器-数字温度计.mix；完整程序对应 2-1-2 外接温度传感器-主控发热测试.mix。

三、本节要点

本课要利用外接温度传感器认识双路温度：两个来源可以同时读。重难点是分清两套——编程体验只显示外接探头；完整程序把外接和板载两个整数写在同一行。要点对齐「双路温度｜外接探头和板载各读一次」。

1读场景把温度探头放到桌上，屏上出现现在的温度

2对要点双路温度｜外接探头和板载各读一次

3载入运行十学期兴趣课程积木/代码

四、解题思路

任务：利用外接温度传感器，用两套程序认识双路温度——外接探头接在引脚 14。编程体验只显示这一路；完整程序再读板载温度，两个数并排显示。请对照彩屏。

本课主要用到：外接 DS18B20（引脚 14）；板载温湿度；彩屏 TFT。

1利用外接温度传感器，看彩屏上的温度数字会不会变。
2读取外接探头温度，取整后送到彩屏。
3约每 1 秒更新一次。
4编程体验只显示外接这一路。完整程序再读板载温度，用「{} {}」写在同一行。
5完成补全与从头编写，并对照现象。

流程示意

五、图形块功能讲解

下面只列出本课首次出现的 Mixly 图形块（真积木截图）。已在前面课讲过的不再重复；先认新块，再点「载入」对照拖搭。

分类	作用	本课用法

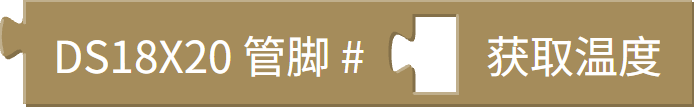

传感	单总线温度传感器读数。	读取引脚 14 外接探头。两套都用这一路，取整后显示。
显示	按设定时间显示图案或字符串。	编程体验居中显示外接温度；完整程序显示两个数拼成的一行。
板载传感	读取温度与湿度。	完整程序再读板载温度，和外接温度并排对照。
文本	按模板填入数值或文字。	完整程序把两个整数填进「{} {}」。

六、知识点讲解

外接温度传感器（DS18B20）外观 — 外观：外接温度传感器（DS18B20）

外接温度传感器把探头周围的冷热读成数字。本课用它做数字温度计：读温度并显示到彩屏。

双路温度让外接探头和板载各读一次。两个数可以分别显示，也可以写在同一行对照。

先弄清：完成「外接温度传感器-数字温度计」：读温度并显示；课堂读数不是医用体温计。

七、编程练习

点「载入」打开 MixVM（board=sant_design）。默认图形化积木；起步程序与积木均来自 MixGo SANT 十学期兴趣课程/学期8。若题目带外设 design，载入时会自动导入接线。在 Mixly 工具栏点「运行 / 停止」，「检查」做关键字核对。请先读本页「四、解题思路」与「五、图形块功能讲解」，再点载入。

选择题目

十学期兴趣课程：2-1-1 外接温度传感器-数字温度计.mix。载入后运行。

九、本节小结

本课认识双路温度：外接探头和板载各读一次。编程体验只显示外接整数温度；完整程序把两路写在同一行。
