第2课　外接旋钮-可调台灯｜学期八：旋钮温感电机测距

单元一

第2课　外接旋钮-可调台灯

知识点：外接旋钮；外接旋钮-可调台灯

建议先修：第1课（卡住时先回去过一遍）。

外接旋钮：对照十学期兴趣课程示例，在自强板上完成输入—计算—输出。

一、任务目标

把旋钮读数映射成亮度，拧一下 LED 灯跟着亮暗。

二、我们要学什么

学习要点：映射调光｜把 0～65535 压到亮度 0～100
本课过关：能完成：说出映射调光就是把旋钮读数从 0～65535 压到 0～100；载入编程体验，指出 1 号、2 号 LED 灯的亮度跟着旋钮变；再运行完整程序，指出变成把同一个 0～100 写给 3 号电源输出。
示例对齐：编程体验对应 1-2-1 外接旋钮-可调台灯.mix；完整程序对应 1-2-2 外接旋钮-可调台灯2.mix。

三、本节要点

本课要利用外接旋钮认识映射：大范围读数压到执行器能用的 0～100。重难点是分清两套——编程体验调两盏 LED 灯；完整程序调 3 号电源输出。要点对齐「映射调光｜把 0～65535 压到亮度 0～100」。

1读场景拧旋钮，台灯或 LED 灯跟着亮暗

2对要点映射调光｜把 0～65535 压到亮度 0～100

3载入运行十学期兴趣课程积木/代码

四、解题思路

任务：利用外接旋钮，用两套程序认识映射调光——拧旋钮，亮度跟着变。编程体验调 1 号、2 号 LED 灯；完整程序调 3 号电源输出。请对照亮暗。

本课主要用到：外接旋钮（引脚 13）；1 号、2 号 LED 灯；3 号电源输出。

1利用外接旋钮，拧旋钮，看灯是不是由暗变亮。
2读取旋钮 0～65535，映射到 0～100。
3把映射结果转成整数，作为亮度参数。
4编程体验同时写入 1 号、2 号 LED 灯。完整程序把同一个 0～100 写给 3 号电源输出。
5完成补全与从头编写，并对照现象。

流程示意

五、图形块功能讲解

下面只列出本课首次出现的 Mixly 图形块（真积木截图）。已在前面课讲过的不再重复；先认新块，再点「载入」对照拖搭。

分类	作用	本课用法
执行器	设置 LED 亮度等级。	编程体验把映射后的 0～100 写给 1 号、2 号 LED 灯。
文本	把数字字符串解析为数值。	把映射结果转成数字，才能作为亮度参数。
数学	本课程序中用到的积木，载入后可在工具箱中对照名称查看。	两套都把 0～65535 映射到 0～100。
执行器	控制扩展电源输出。	完整程序把 0～100 写给 3 号电源输出，外接灯跟着亮暗。
数学	本课程序中用到的积木，载入后可在工具箱中对照名称查看。	映射结果取整，作为亮度或占空比参数。

六、知识点讲解

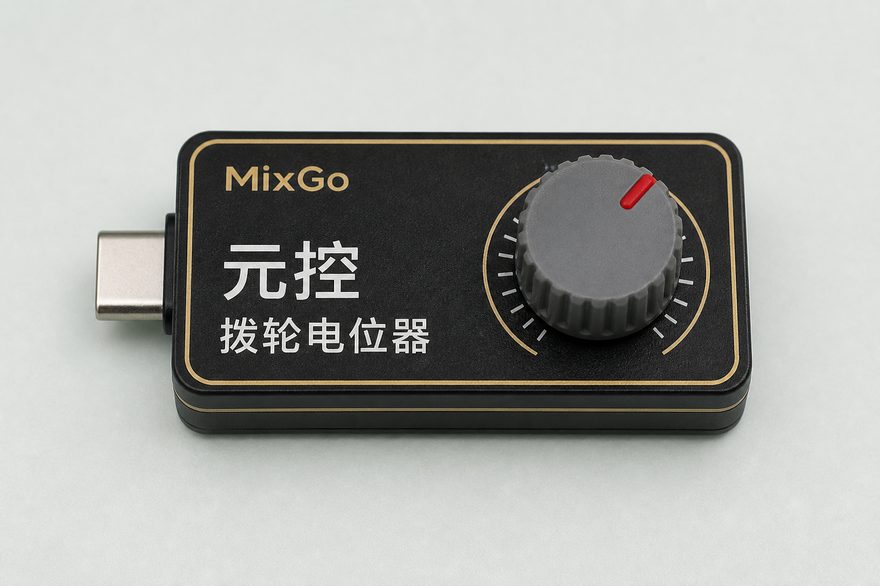

外接旋钮（Type-C 拨轮电位器）外观 — 外观：外接旋钮（Type-C 拨轮电位器）

外接旋钮是一块带圆盘的 Type-C 拨轮电位器。拧旋钮会改变电阻，主控把位置读成连续变化的模拟电压。本课用它慢慢调光，让板上 LED 灯亮度跟着手感变。

映射把 0～65535 的模拟读数压到执行器能用的 0～100。读数越大，亮度参数越大。

先弄清：用滑条或触摸慢慢调光，亮度跟着手感变化——像家里可调台灯，想亮就亮、想暗就暗。

七、编程练习

点「载入」打开 MixVM（board=sant_design）。默认图形化积木；起步程序与积木均来自 MixGo SANT 十学期兴趣课程/学期8。若题目带外设 design，载入时会自动导入接线。在 Mixly 工具栏点「运行 / 停止」，「检查」做关键字核对。请先读本页「四、解题思路」与「五、图形块功能讲解」，再点载入。

选择题目

十学期兴趣课程：1-2-1 外接旋钮-可调台灯.mix。载入后运行。

九、本节小结

本课认识映射调光：旋钮读数压到 0～100。编程体验调两盏 LED 灯；完整程序调 3 号电源输出。
