一、任务目标

语音模块（I2C 脚 16/17，接 U3）识别指令：23 按当前亮度开 USB 灯，25 加亮，26 减暗，24 关闭；点阵显示亮度。完整代码改为播报主板温度和外接光照，不再控灯。

二、我们要学什么

• 学习要点：先识别指令编号，再改亮度或开关
• 本课过关：能指出体验用 23/24/25/26 控灯；播报温光是完整代码。
• 示例对齐：体验题对应 「3-4-1 声控灯」；完整代码对应 「3-4-2 语音交互」。

三、本节要点

亮度初值 20，范围 0～100。点阵每圈显示亮度。

四、解题思路

• 输入：CI130X 指令编号。
• 输出：体验：USB 灯占空比 + 点阵亮度。完整代码：语音播报。
• 生活对照：对灯说开、关、亮一点、暗一点。
• 验证现象：对应指令后面板亮度数字应变。

本课主要用到：语音模块、USB 电源输出、点阵；完整代码另接光照传感器。

1. 1usben(2,0) 先关。
2. 2cmd_id() 识别。
3. 323 开、24 关、25/26 ±10。
4. 4shows(亮度)。

流程示意（可对照左侧文字）

五、图形块功能讲解

下面只列出本课首次出现的 Mixly 图形块（真积木截图）。已在前面课讲过的不再重复；先认新块，再点「载入」对照拖搭。

图形块	分类	作用	本课用法

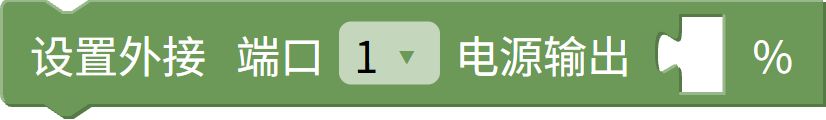

	板载执行	控制扩展电源输出。	usben(2, 亮度) 或 0。

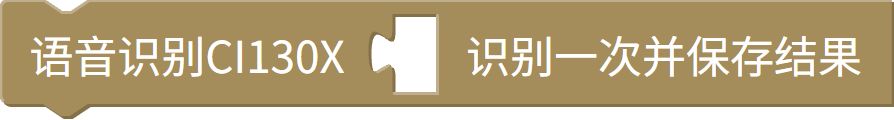

	语音	识别语音并保存结果。	cmd_id()。

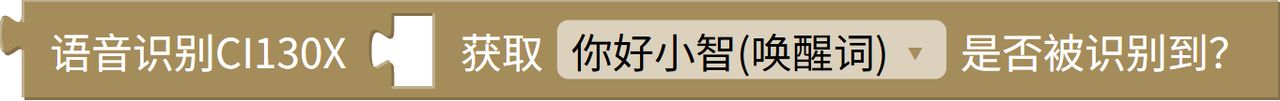

	语音	查询是否命中语音指令。	result(23/24/25/26)。

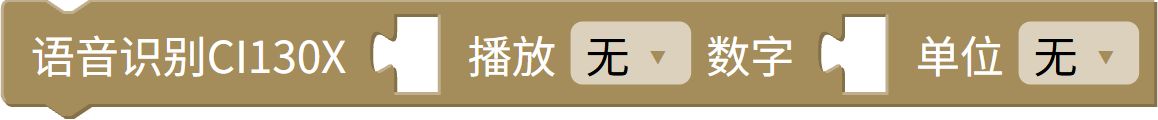

	语音	播报指定语音内容。	完整代码 play 温度／光照。
	板载传感	读取主板温度传感器。	完整代码 mcu_temperature()。
	外接传感	读取外接光照。	完整代码 lsensor.getdata()，传感器接 P16/P17。

六、知识点讲解

本课核心是指令编号：模块认出的是数字，不是汉字本身。23 开、24 关、25 加、26 减。

亮度

初值 20，min 100，max 0。

点阵

每圈 shows(亮度)。

完整代码

56/58 播报温度和光照。

• 过关：能对上四个编号。

先弄清本课输入与输出，再进编程练习对照现象。

七、编程练习

点「载入」打开 MixVM（board=mixgo_zero_design）。外设课会自动导入对应外接模块到右侧仿真。在 Mixly 工具栏点「运行 / 停止」，「检查」做关键字核对。请先读本页「四、解题思路」与「五、图形块功能讲解」，再点载入。

选择题目编程体验编程题1：完整代码编程题2：补全编程题3：从头编写

载入检查重置

3-4-1 声控灯.mix。载入后运行。

点击载入

八、课堂练习

先完成两道判断题，再完成选择题；全部选定后点「检查」。

1. 判断：体验识别到 24 会把灯开到最亮。

   对错

2. 判断：亮度每次加减 10，并限制在 0～100。

   对错

3. 开灯对应的 result 编号是？

   232456

4. 完整代码主要演示？

   继续调 USB 灯语音播报温度和光照遥控 MQTT

检查

九、本节小结

记住：体验用 23～26 控灯；播报是完整代码。
