一、任务目标

用 PWM 占空比从 0 加到 65535 再减回 0，外接灯呈呼吸。体验只驱动彩灯红色 pin16。完整代码 pin16、pin17、pin18 同步呼吸。

二、我们要学什么

• 学习要点：用 duty_u16 慢慢改亮度，而不是只有开和关
• 本课过关：能指出体验只呼吸红色 pin16；白光三路是完整代码。
• 示例对齐：体验题对应 「2-3-1 呼吸灯」；完整代码对应 「2-3-2 白光呼吸灯」。

三、本节要点

仿真里步长用 256，亮度仍会往返变化。没有按键。

四、解题思路

• 输入：无传感，程序自己改占空比。
• 输出：体验 pin16 PWM；完整代码三路接到 U3 彩灯。
• 生活对照：夜灯慢慢亮再慢慢暗。
• 验证现象：亮度连续起伏，不是闪烁开关。

本课主要用到：U3 红绿蓝彩灯、PWM 输出、计数循环。

1. 1PWM 初始化。
2. 2for 0..65535 写 duty。
3. 3再反向写回 0。
4. 4完整代码三脚写同一个 i。

流程示意（可对照左侧文字）

五、图形块功能讲解

下面只列出本课首次出现的 Mixly 图形块（真积木截图）。已在前面课讲过的不再重复；先认新块，再点「载入」对照拖搭。

图形块	分类	作用	本课用法

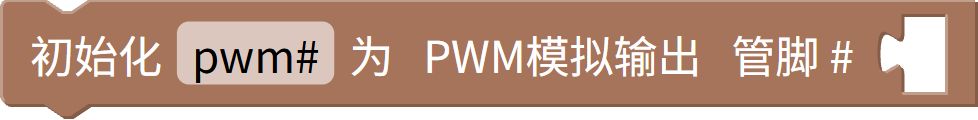

	输入/输出	把引脚配置为 PWM 输出。	pwm16 = PWM(Pin(16))。

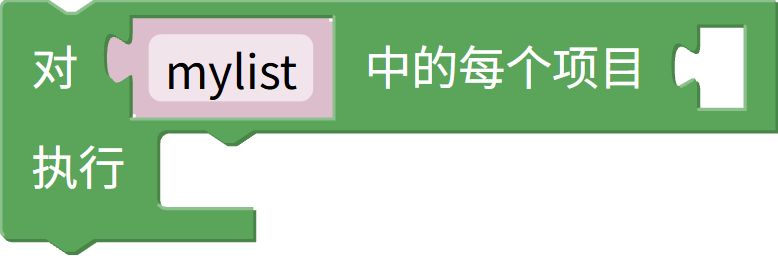

	控制	依次取出列表中每一项并执行循环体。	配合 range 遍历占空比。

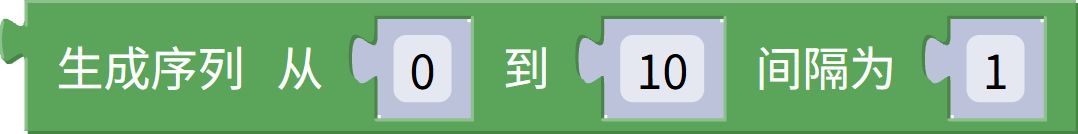

	控制	生成一段整数范围，常配合 for 循环。	0 到 65536 步进 1，再反向。

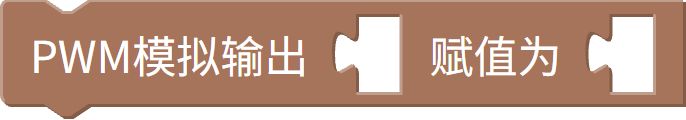

	输入/输出	输出占空比，控制亮度或速度。	duty_u16(i)。

六、知识点讲解

本课核心是PWM 呼吸：亮度是占空比，不是数字输出的 0/1。

正向

range(0, 65536, 1)。

反向

range(65535, -1, -1)。

三路

完整代码三个 PWM 写同一个 i。

• 过关：能说出呼吸靠改 duty，不是 sleep 开关灯。

先弄清本课输入与输出，再进编程练习对照现象。

七、编程练习

点「载入」打开 MixVM（board=mixgo_zero_design）。外设课会自动导入对应外接模块到右侧仿真。在 Mixly 工具栏点「运行 / 停止」，「检查」做关键字核对。请先读本页「四、解题思路」与「五、图形块功能讲解」，再点载入。

选择题目编程体验编程题1：完整代码编程题2：补全编程题3：从头编写

载入检查重置

2-3-1 呼吸灯.mix。载入后运行。

点击载入

八、课堂练习

先完成两道判断题，再完成选择题；全部选定后点「检查」。

1. 判断：体验同时让 pin16、pin17、pin18 一起呼吸。

   对错

2. 判断：占空比用 duty_u16 写入。

   对错

3. 正向循环的终点开区间是？

   25665536100

4. 本课有没有用外接按键控制呼吸？

   有，T0 开始没有，自动往返有，pin1 加速

检查

九、本节小结

记住：体验只呼吸红色 pin16；三路白光是 2-3-2。
