一、任务目标

外接三路灯循环：pin3、pin4、pin5 按 1 秒切换三组电平，模拟红—红黄—绿。完整代码用双轻触按键：按 A 亮绿灯，按 B 亮红灯，都不按亮黄灯。

二、我们要学什么

• 学习要点：用数字输出按时序点亮外接灯
• 本课过关：能指出体验三组电平各停 1 秒；完整代码是按键组合，不是自动轮换。
• 示例对齐：体验题对应 「2-1-1 外接红绿灯」；完整代码对应 「2-1-2 按键红绿灯」。

三、本节要点

体验没有读按键。自动轮换和按键控制不要写混。

四、解题思路

• 输入：体验无按键。完整代码：A（pin0）绿灯，B（pin1）红灯，不按黄灯。
• 输出：pin3、pin4、pin5 外接灯。
• 生活对照：路口灯按拍切换，或行人按钮改灯。
• 验证现象：体验每秒换一拍；完整代码：按 A 亮绿灯，按 B 亮红灯，不按亮黄灯。

本课主要用到：数字输出；完整代码另用数字输入。

1. 1三脚都初始化为输出。
2. 2写第一组电平并 sleep(1)。
3. 3再写第二、第三组。
4. 4完整代码改为 if 组合输入。

流程示意（可对照左侧文字）

五、图形块功能讲解

下面只列出本课首次出现的 Mixly 图形块（真积木截图）。已在前面课讲过的不再重复；先认新块，再点「载入」对照拖搭。

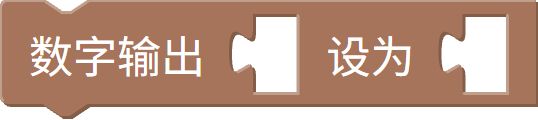

图形块	分类	作用	本课用法
	输入/输出	向引脚写高/低电平。	体验：按拍给 pin3/4/5 写 0/1。

六、知识点讲解

本课核心是外接数字输出。三只脚的 0/1 组合就是一拍交通灯。

体验

固定三拍，每拍 1 秒。

完整代码

按 A 只亮绿灯（pin5），按 B 只亮红灯（pin3），都不按亮黄灯（pin4）。

不要

把体验理解成必须按 T0。

• 过关：能默出体验三拍的电平。

先弄清本课输入与输出，再进编程练习对照现象。

七、编程练习

点「载入」打开 MixVM（board=mixgo_zero_design）。外设课会自动导入对应外接模块到右侧仿真。在 Mixly 工具栏点「运行 / 停止」，「检查」做关键字核对。请先读本页「四、解题思路」与「五、图形块功能讲解」，再点载入。

选择题目编程体验编程题1：完整代码编程题2：补全编程题3：从头编写

载入检查重置

2-1-1 外接红绿灯.mix。载入后运行。

点击载入

八、课堂练习

先完成两道判断题，再完成选择题；全部选定后点「检查」。

1. 判断：体验程序用板载 T0、T1 切换红绿灯。

   对错

2. 判断：每一拍之间 time.sleep(1)。

   对错

3. 体验第三拍 pin5 为 1 时，pin3 和 pin4 是？

   都为 1都为 0pin3 为 1

4. 按下 A 时点亮？

   只有 pin5三灯全亮只有 pin3

检查

九、本节小结

记住：体验自动轮换三拍；按键灯是 2-1-2。
