一、任务目标

ADC 读 pin1，把读数直接写成 pin16/17/18 的 PWM 占空比，旋钮调光。完整代码用 T2 翻转「开关」：关掉时三路 duty 为 0。

二、我们要学什么

• 学习要点：模拟读数映射到 PWM，灯跟着旋钮变
• 本课过关：能指出体验没有总开关；完整代码 T2 翻转后再调光。
• 示例对齐：体验题对应 「2-4-1 可调台灯」；完整代码对应 「2-4-2 带开关可调台灯」。

三、本节要点

atten 11dB。体验一运行灯就跟着 ADC 变。

四、解题思路

• 输入：pin1 ADC；完整代码另用 T2。
• 输出：三路 PWM 台灯。
• 生活对照：旋钮台灯，有的还带按键总开关。
• 验证现象：转旋钮三灯一起变亮变暗。

本课主要用到：ADC、PWM；完整代码另用板载按键。

1. 1初始化三路 PWM 和 ADC。
2. 2循环读 read_u16。
3. 3写到三个 duty_u16。
4. 4完整代码先判断开关变量。

流程示意（可对照左侧文字）

五、图形块功能讲解

下面只列出本课首次出现的 Mixly 图形块（真积木截图）。已在前面课讲过的不再重复；先认新块，再点「载入」对照拖搭。

图形块	分类	作用	本课用法

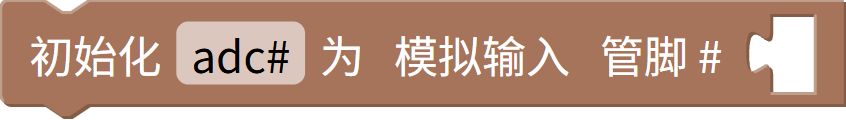

	输入/输出	配置 ADC 引脚。	adc1 = ADC(Pin(1))。

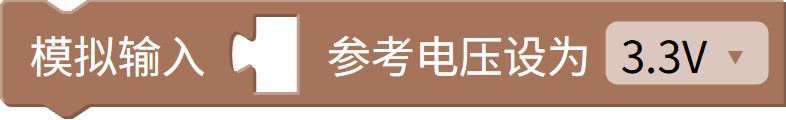

	输入/输出	设置 ADC 量程衰减。	ATTN_11DB。

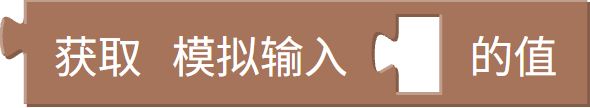

	输入/输出	读取模拟电压对应数值。	read_u16() 送给 PWM。

六、知识点讲解

本课核心是模拟量调光：旋钮是连续数值，不是按一下开关。

体验

每圈三次读 ADC 分别写三路。

完整代码

T2 翻转开关；假则三路写 0。

注意

开关关掉时旋钮不再点亮。

• 过关：能说出总开关在哪一题。

先弄清本课输入与输出，再进编程练习对照现象。

七、编程练习

点「载入」打开 MixVM（board=mixgo_zero_design）。外设课会自动导入对应外接模块到右侧仿真。在 Mixly 工具栏点「运行 / 停止」，「检查」做关键字核对。请先读本页「四、解题思路」与「五、图形块功能讲解」，再点载入。

选择题目编程体验编程题1：完整代码编程题2：补全编程题3：从头编写

载入检查重置

2-4-1 可调台灯.mix。载入后运行。

点击载入

八、课堂练习

先完成两道判断题，再完成选择题；全部选定后点「检查」。

1. 判断：体验必须先按 T2，灯才会跟着旋钮变。

   对错

2. 判断：三路 PWM 都写成同一个 ADC 读数。

   对错

3. ADC 接在哪一脚？

   pin1pin3板载滑动条

4. 完整代码开关为假时？

   保持上次亮度三路 duty 写 0只关 pin16

检查

九、本节小结

记住：体验旋钮直接调光；T2 总开关是完整代码。
