一、任务目标

外接 DS18B20（脚 3）读温度，取整后点阵居中显示，每秒刷新。完整代码改用 I2C 上的 SHTC3，打印并滚动温度和湿度。

二、我们要学什么

• 学习要点：先读温度再显示，课堂读数不是医用体温计
• 本课过关：能指出体验是 DS18B20 单温度；温湿度滚动是完整代码。
• 示例对齐：体验题对应 「3-1-1 数字温度计」；完整代码对应 「3-1-2 数字温湿度计」。

三、本节要点

体验没有湿度。T:/S: 字串是 3-1-2。

四、解题思路

• 输入：体验：DS18B20。完整代码：SHTC3。
• 输出：体验点阵整数温度；完整代码串口+滚动 T/H。
• 生活对照：桌上温度计，不是医院体温枪。
• 验证现象：用手捂探头，屏上数字应升高。

本课主要用到：温度传感、点阵；完整代码另用 I2C 温湿度。

1. 1读 temperature()。
2. 2shows 取整后的 t。
3. 3sleep(1)。
4. 4完整代码再读 humidity 并滚动。

流程示意（可对照左侧文字）

五、图形块功能讲解

下面只列出本课首次出现的 Mixly 图形块（真积木截图）。已在前面课讲过的不再重复；先认新块，再点「载入」对照拖搭。

图形块	分类	作用	本课用法
	数学	把数字字符串解析为数值。	体验：int(温度)。

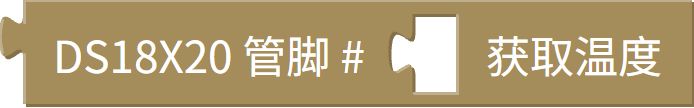

	板载传感	单总线温度传感器读数。	DS18X20(3).temperature()。
	通信	初始化 I2C 总线。	完整代码 SoftI2C 脚 3/4。
	板载传感	为 I2C 传感器建立连接。	完整代码 SHTC3(i2c_extend)。
	板载传感	外接温湿度模块读数。	完整代码 temperature/humidity。

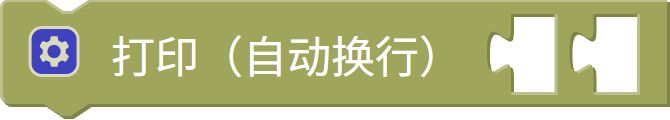

	串口	一次打印多个值。	完整代码 print(t, h)。

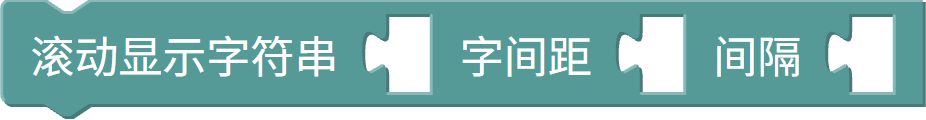

	板载显示	滚动文字并控制滚动速度。	完整代码滚动 T: {} S:{}。
	文本	按模板填入数值或文字。	完整代码 format 温湿度字符串。

六、知识点讲解

本课核心是读外接温度。体验只有一个温度整数；湿度是下一份示例。

DS18B20

单总线，接脚 3。

点阵

shows(t, space=0, center=True)。

SHTC3

完整代码 I2C 温湿度。

• 过关：不要把读数当成医用体温。

先弄清本课输入与输出，再进编程练习对照现象。

七、编程练习

点「载入」打开 MixVM（board=mixgo_zero_design）。外设课会自动导入对应外接模块到右侧仿真。在 Mixly 工具栏点「运行 / 停止」，「检查」做关键字核对。请先读本页「四、解题思路」与「五、图形块功能讲解」，再点载入。

选择题目编程体验编程题1：完整代码编程题2：补全编程题3：从头编写

载入检查重置

3-1-1 数字温度计.mix。载入后运行。

点击载入

八、课堂练习

先完成两道判断题，再完成选择题；全部选定后点「检查」。

1. 判断：体验程序会同时显示温度和湿度。

   对错

2. 判断：点阵显示的是 int 之后的温度。

   对错

3. 体验温度传感器接在？

   I2C 脚 1/2单总线脚 3板载温度

4. 完整代码滚动字符串里的 S 表示？

   分数湿度声音

检查

九、本节小结

记住：体验只显示温度整数；湿度滚动是完整代码。
