第2课　智能门锁-RFID写卡测试

一、任务目标

把文字写入卡里，写完再读回来。

二、我们要学什么

学习要点：写卡内容｜写入后再读回
本课过关：能完成：说出写卡就是把文字写入卡内再读回来核对；载入编程体验，指出刷到卡就把「Mixly」写入，成功则发声，再打印读回的内容；再运行完整程序，指出按 B1 读卡打印，按 B2 写入，成功显示对勾、失败显示叉。
示例对齐：编程体验对应「1-2-1 智能门锁-RFID写卡测试」；完整程序对应「1-2-2 智能门锁-手动RFID写卡」。

三、本节要点

本课要利用RFID刷卡认识写卡内容：先写入，再读回核对。重难点是分清两套——编程体验刷到卡就写入并打印读回；完整程序用 B1 读、B2 写，并用对勾或叉反馈。要点对齐「写卡内容｜写入后再读回」。

1读场景把文字写进门卡，再读回来核对

2对要点写卡内容｜写入后再读回

3载入运行十学期兴趣课程积木/代码

四、解题思路

任务：利用RFID刷卡，用两套程序认识写卡——把「Mixly」写入卡内再读回。编程体验刷到就写；完整程序按 B1 读、按 B2 写。请对照串口、蜂鸣器和彩屏图案。

本课主要用到：RFID 读写；按键 B1、B2；蜂鸣器；彩屏 TFT；串口。

1利用RFID刷卡，观察写入后能不能把内容读回来。
2刷到卡后准备写入文字「Mixly」。
3编程体验写入成功就发声，再打印读回的内容。
4完整程序按 B1 只读卡打印；按 B2 才写入，成功显示对勾，失败显示叉；对照串口读回的文字，完整程序再对照彩屏对勾或叉。
5完成补全与从头编写，并对照现象。

流程示意

五、图形块功能讲解

下面只列出本课首次出现的 Mixly 图形块（真积木截图）。已在前面课讲过的不再重复；先认新块，再点「载入」对照拖搭。

分类	作用	本课用法

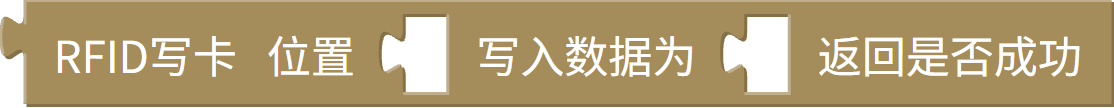

SANT G3	自强板扩展写卡。	把「Mixly」写入 0 号扇区。编程体验刷到卡就写；完整程序按 B2 才写，返回值决定对勾或叉。

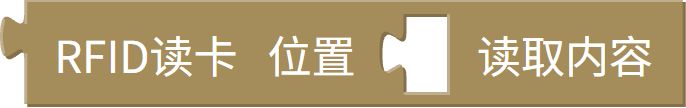

SANT G3	自强板扩展读内容。	读回卡内文字。编程体验写完立刻读；完整程序按 B1 读卡打印。
板载传感	边沿检测：这一瞬间是否刚按下（适合触发一次动作）。	完整程序：B1 刚按下就读卡；B2 刚按下才写入。
显示	在点阵上显示内置或自定义图案（心形、对勾等）。	完整程序写入成功显示对勾，失败显示叉。

六、知识点讲解

写卡内容把文字写入卡内扇区。写完再读回，才能确认卡里现在是什么。

先弄清：写入和读回是两步；再进编程练习对照串口和彩屏。

七、编程练习

点「载入」打开 MixVM（board=sant_design）。默认图形化积木；起步程序与积木均来自 MixGo SANT 十学期兴趣课程/学期6。若题目带外设 design，载入时会自动导入接线。在 Mixly 工具栏点「运行 / 停止」，「检查」做关键字核对。请先读本页「四、解题思路」与「五、图形块功能讲解」，再点载入。

选择题目

十学期兴趣课程：1-2-1 智能门锁-RFID写卡测试.mix。载入后运行。

九、本节小结

本课认识写卡内容：把「Mixly」写入再读回。编程体验刷到卡就写；完整程序按 B1 读、按 B2 写，成功显示对勾。
