单元一
第2课 交换机与星型局域网
一、任务目标
理解交换机把多台主机接到同一局域网；能画出「两机一交换」并说明为何不用主机直连。
二、我们要学什么
- 核心概念：交换机与局域网
- 过关标准：能用自己的话解释知识点，并能指出对应的网络现象。
- 验证方式：先懂概念与草图，再用拓扑仿真证明（不是背软件操作）。
三、本节要点
网络学习抓三条：概念清楚、拓扑对得上、现象讲得清。仿真是显微镜，用来验证你的网络设计。
1定概念本课要弄清什么
2看动画/草图建立直觉
3验证现象通断·解析·抓包
四、知识点讲解
多台主机若两两直连会爆炸式增长连线。局域网常用星型结构：主机接到交换机，由交换机在端口间转发。对照分层模型：交换机主要在链路层按 MAC 转发。
- 分层速记（本课落在链路层）：应用（网页/邮件）→ 传输（握手/可靠）→ 网络（IP/路由）→ 链路/物理（交换机按 MAC、网线）。
- 交换机主要工作在链路层：它认的是网卡地址（MAC），把帧从正确端口转出去，而不是改 IP。
- 星型结构：主机都接到交换机；以后加电脑 = 加一条链路到交换机，不必两两拉线。
- 本课现象在哪一层？「两机经交换机连上」→ 先看链路/物理是否接通；IP 还没配时，不要急着怪应用层。
对照原理动画加深直觉：
下面用网络设计草图把概念落到拓扑；仿真用来验证懂没懂，不是背软件菜单。
五、网络设计思路
任务：理解交换机把多台主机接到同一局域网；能画出「两机一交换」并说明为何不用主机直连。 先画清拓扑与地址关系，再决定如何验证现象。
本课主要设备：台式机、交换机。
按网络设计顺序思考（不是点菜单顺序）：
- 1画出星型：主机—交换机—主机，对比「主机直连」的缺点。
- 2标明：交换机工作在接入/链路层，扩展端口。
- 3点开「分层模型」动画：先建立「各层各管一段」的直觉。
星型局域网草图
两台主机经一台交换机互联。
六、本课设备与协议
先弄清这些设备 / 协议角色在网络里干什么；仿真里动手，是为了看见知识点，不是背菜单。
| 名称 | 网络角色 | 要理解的知识点 |
|---|---|---|
| 台式机 | 局域网主机 | 同一局域网内的对等终端。 |
| 交换机 | 二层转发 | 按 MAC 在端口间转发帧；构成星型接入。 |
| 连接设备 | 建链路 | 表示主机与交换机之间的物理/逻辑链路。 |
原理加油站：本课用到时就讲——点按钮打开 MixNT 现成原理动画（也可在仿真里「原理展示」点同名项）。

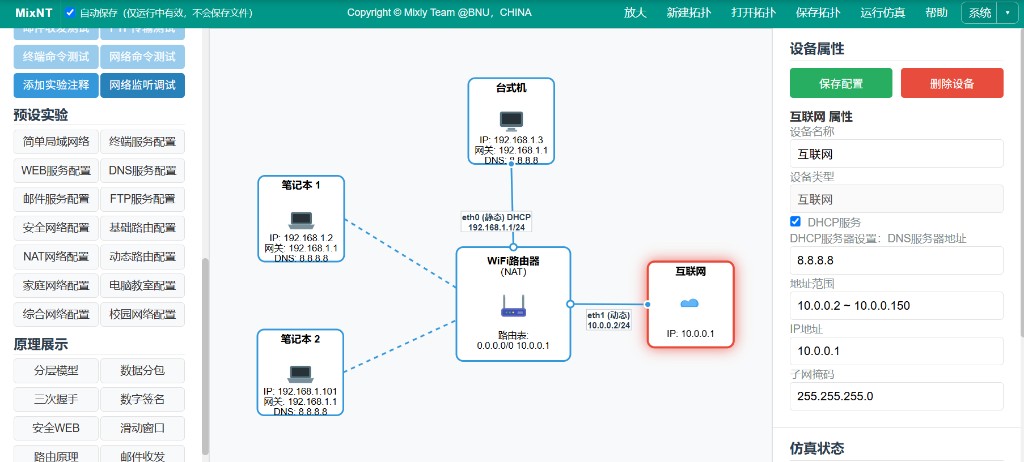

七、用仿真验证概念
下面用仿真验证本课知识点（不是背菜单）。先读完知识点与草图，再点「打开仿真」：对照拓扑看现象，能讲清「为什么」即过关。
打开本课渐进拓扑示例，先对照草图理解，再点「检查」看是否通过。
正在打开仿真
正在载入网络拓扑…
课堂练习
先完成两道正误判断，再做其余题目；选出后点「检查」。
判断：以为交换机按 IP 转发，或主机必须两两直连。
判断：交换机认 MAC、星型接入；加主机 = 多一条到交换机的链路。
多台电脑接入同一机房，常见结构是？
交换机主要工作在？
本课过关标志是？
本节小结
记住知识点：交换机与局域网。
