第1课　图像显示-实时显示｜学期十：图像相机与识别

单元一

第1课　图像显示-实时显示

一、任务目标

循环取景，把摄像头画面送到彩屏。

二、我们要学什么

学习要点：实时预览｜循环截取画面送到彩屏
本课过关：能完成：说出实时预览就是循环拍照再显示；载入编程体验，指出摄像头画面铺满彩屏并不断更新；再运行完整程序，指出先显示整幅，再截取 x＝40、y＝40、宽 80、高 80 的一块重新显示。
示例对齐：编程体验对应「1-1-1 图像显示-实时显示」；完整程序对应「1-1-2 图像显示-截取显示」。

三、本节要点

本课要利用图像显示认识实时预览：循环 capture 再 display。重难点是分清两套——编程体验整屏更新；完整程序再截取 80×80 显示。要点对齐「实时预览｜循环截取画面送到彩屏」。

1读场景摄像头对着书桌，把眼前画面送到彩屏

2对要点实时预览｜循环截取画面送到彩屏

3载入运行十学期兴趣课程积木/代码

四、解题思路

任务：利用图像显示，用两套程序认识摄像头预览。编程体验循环把画面显示到彩屏；完整程序再截取 80×80 显示。请对照彩屏。

本课主要用到：摄像头；彩屏 TFT。

1利用图像显示，看彩屏上的摄像头画面。
2创建 240×240 摄像头。
3循环拍照。
4编程体验把整幅显示到彩屏。完整程序先显示整幅，再截取 40,40,80,80 后显示。
5完成补全与从头编写，并对照现象。

流程示意

五、图形块功能讲解

下面只列出本课首次出现的 Mixly 图形块（真积木截图）。已在前面课讲过的不再重复；先认新块，再点「载入」对照拖搭。

分类	作用	本课用法

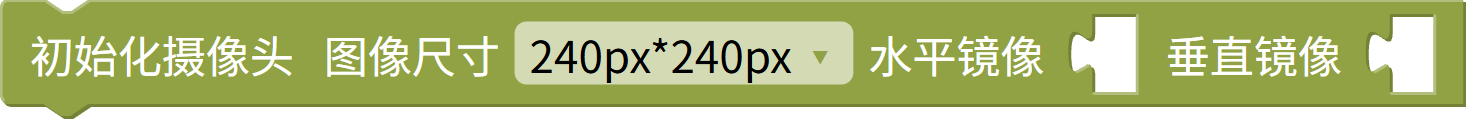

板载智能	快速打开摄像头。	两套都创建 240×240 摄像头，水平、垂直都不翻转。
控制	按条件反复执行内部积木；条件为「真」时相当于 while True 无限循环。	条件为「真」。循环里拍照、显示。
变量	给变量写入新值。	把 capture 的结果写入 image；完整再把截取结果写回 image。

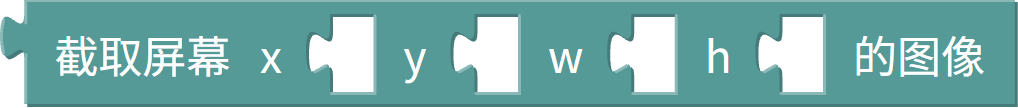

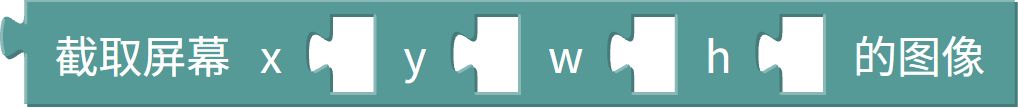

板载智能	获取识别细节数据。	完整从彩屏截取 x＝40、y＝40、宽 80、高 80。
显示	预览摄像头取景。	体验整幅 sync＝真；完整先整幅 sync＝假，截取后再显示。
显示	查询显示图像大小。	完整截取时用到位置和宽高参数：80×80。

六、知识点讲解

实时预览在循环里拍照并送到彩屏。完整程序还能按位置和宽高截取一块再显示。

先弄清：先拍照再显示；完整还会截取。再进编程练习对照彩屏。

七、编程练习

点「载入」打开 MixVM（board=sant_design）。默认图形化积木；起步程序与积木均来自 MixGo SANT 十学期兴趣课程/学期A。若题目带外设 design，载入时会自动导入接线。在 Mixly 工具栏点「运行 / 停止」，「检查」做关键字核对。请先读本页「四、解题思路」与「五、图形块功能讲解」，再点载入。

选择题目

十学期兴趣课程：1-1-1 图像显示-实时显示.mix。载入后运行。

九、本节小结

本课认识实时预览：循环把摄像头画面送到彩屏。编程体验整屏更新；完整程序再截取 80×80 显示。
