一、任务目标

先显示心形图案，再用定时器回调不断右移点阵，做出简单滚动动画。

二、我们要学什么

• 学习要点：shows(HEART) 铺底图，回调里 shift_right(1) 按节拍平移
• 本课过关：点阵上心形会持续右移；改频率能改变动画快慢。
• 示例对齐：体验与完整代码对应「18-2 动画测试」。

三、本节要点

本节把定时器从「闪灯」换成「移图案」：同一套 Timer，输出换成点阵移位。

四、解题思路

• 输入：定时器频率。
• 输出：点阵图案整体右移。
• 生活对照：LED 广告牌字幕滚动。
• 验证现象：先出现心形，再匀速右移；频率越大移得越快。

本课主要用到：定时器、板载点阵。

1. 1明确任务「动画测试」：定时移位。
2. 2回调里调用 onboard_matrix.shift_right(1)。
3. 3启动前 shows(HEART) 放好底图。
4. 4主循环 pass，观察滚动。

流程示意（可对照左侧文字）

五、图形块功能讲解

下面只列出本课首次出现的 Mixly 图形块（真积木截图）。已在前面课讲过的不再重复；先认新块，再点「载入」对照拖搭。

图形块	分类	作用	本课用法
	板载显示	显示内置或自定义图案。	体验：shows(HEART)。

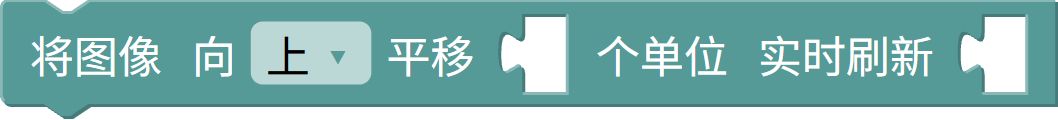

	板载显示	整体平移点阵内容。	体验：回调 shift_right(1)。
	控制	周期触发回调。	体验：驱动动画帧。

六、知识点讲解

动画帧也可以交给定时器：每一拍平移一格，主循环不用自己 sleep 循环画。

底图 + 移位

先 shows 放好心形，再反复 shift_right，图案就会游走。

帧率感

频率变量同样进入 500 // 频率。动画课与闪烁课共用「定时器定拍」思维。

与流动的灯对比

流动的灯用双重 for + sleep；本课用定时器回调，主循环更干净。

• 不要用 RGB/彩屏讲动画：Zero 动画舞台就是 12×8 点阵。
• 过关：能说出「谁在移图、谁在定拍」。

先认出 HEART 底图，再盯住回调里的 shift。

七、编程练习

点「载入」打开 MixVM（board=mixgo_zero_design）。在 Mixly 工具栏点「运行 / 停止」，「检查」做关键字核对。请先读本页「四、解题思路」与「五、图形块功能讲解」，再点载入。

选择题目编程体验编程题1：完整代码编程题2：补全编程题3：从头编写

载入检查重置

官方示例：18-2-定时控制-动画测试.mix。载入后运行。

点击载入

八、课堂练习

先完成两道判断题，再完成选择题；全部选定后点「检查」。

1. 判断：本课用按键控制红绿灯放行。

   对错

2. 判断：体验题用定时器推进动画。

   对错

3. 本课输出是？

   点阵动画RGB 交通灯录音波形

4. 为什么不教红绿灯变色？

   因为太简单Zero 没有 RGB 彩灯，应改教点阵/开关灯因为没有定时器

检查

九、本节小结

记住：用点阵动画练节奏，替代不具备的红绿灯彩灯课。
